Ультракампактны IQ-мадулятар, рэгулятар зрушэння, аўтаматычны рэгулятар зрушэння
Асаблівасць
• Забяспечвае тры рэжымы зрушэння для мадулятараў IQ. Фармат мадуляцыі не залежыць ад фармату:
• Праверка QPSK, QAM, OFDM, SSB
• Падключы і гуляй:
Не патрабуецца ручная каліброўка Усё аўтаматычна
• Раменныя I і Q: кіраванне ў рэжымах піка і нулявога шуму. Высокі каэфіцыент згасання: макс. 50 дБ1.
• Рука P: кіраванне ў рэжымах Q+ і Q- Дакладнасць: ± 2◦
• Нізкі профіль: 40 мм (Ш) × 28 мм (Г) × 8 мм (В)
• Высокая стабільнасць: цалкам лічбавая рэалізацыя Прастата выкарыстання:
• Ручное кіраванне з дапамогай міні-перамычкі Гнуткія аперацыі OEM праз UART2
• Два рэжымы для забеспячэння напружання зрушэння: а. Аўтаматычнае кіраванне напружаннем зрушэння б. Зададзенае карыстальнікам напружанне зрушэння
Прыкладанне
• LiNbO3 і іншыя мадулятары IQ
• QPSK, QAM, OFDM, SSB і г.д.
• Кагерэнтная перадача
Прадукцыйнасць

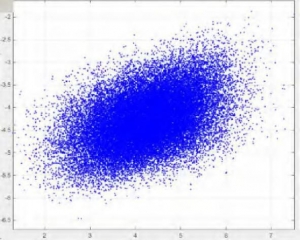

Малюнак 1. Сузор'е (без кантролера)
Малюнак 2. Сузор'е QPSK (з кантролерам)

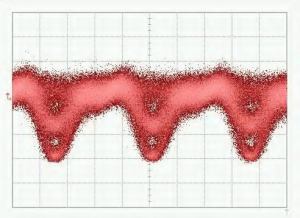

Малюнак 3. Дыяграма QPSK-Eye
Малюнак 5. Шаблон сузор'я 16-QAM
Малюнак 4. Спектр QPSK
Малюнак 6. Спектр 16-QAM
Тэхнічныя характарыстыкі
| Параметр | Мін. | Тып | Макс | Адзінка |
| Кантроль прадукцыйнасці | ||||
| Рычагі I і Q кіруюццаНуль (мінімум) абоПік (максімум) пункт | ||||
| Каэфіцыент вымірання | МЭР1 | 50 | dB | |
| P-рычаг кіруецца ўключанымQ+(справа) квадратура) абоП-( злева квадратура) пункт | ||||
| Дакладнасць у чатырох'ядравым рэжыме | −2 | +2 | ступень2 | |
| Час стабілізацыі | 15 | 20 | 25 | s |
| Электрыка | ||||
| Дадатнае напружанне харчавання | +14,5 | +15 | +15,5 | V |
| Дадатны сілавы ток | 20 | 30 | mA | |
| Адмоўнае напружанне харчавання | -15,5 | -15 | -14,5 | V |
| Адмоўны сілавы ток | 8 | 15 | mA | |
| Дыяпазон выходнага напружання | -14,5 | +14,5 | V | |
| Амплітуда ваганняў | 1%Vπ | V | ||
| Аптычны | ||||
| Уваходная аптычная магутнасць3 | -30 | -8 | дБм | |
| Уваходная даўжыня хвалі | 1100 | 1650 год | nm | |
1. MER адносіцца да каэфіцыента экстынкцыі модулятара. Дасягнуты каэфіцыент экстынкцыі звычайна роўны каэфіцыенту экстынкцыі модулятара, указанаму ў тэхнічным апісанні модулятара.
2. Звярніце ўвагу, што ўваходная аптычная магутнасць не адпавядае аптычнай магутнасці ў абранай кропцы зрушэння. Яна адносіцца да максімальнай аптычнай магутнасці, якую мадулятар можа падаваць на кантролер, калі напружанне зрушэння вагаецца ад −Vπ да +Vπ.
Карыстальніцкі інтэрфейс
Малюнак 5. Зборка
| Група | Аперацыя | Тлумачэнне |
| Скінуць | Устаўце перамычку і выцягніце яе праз 1 секунду | Скіньце налады кантролера |
| Магутнасць | Крыніца харчавання для кантролера зрушэння | V - падключае адмоўны электрод крыніцы харчавання |
| V+ падключае станоўчы электрод крыніцы харчавання | ||
| Сярэдні порт падключаецца да зазямляльнага электрода | ||
| Палярны1 | PLRI: Устаўце або выцягніце перамычку | без перамычкі: нулявы рэжым; з перамычкай: пікавы рэжым |
| PLRQ: Устаўце або выцягніце перамычку | без перамычкі: нулявы рэжым; з перамычкай: пікавы рэжым | |
| PLRP: Устаўце або выцягніце перамычку | без перамычкі: рэжым Q+; з перамычкай: рэжым Q- | |
| Святлодыёдны | Пастаянна ўключаны | Праца ў стабільным стане |
| Уключэнне-выключэнне або выключэнне-ўключэнне кожныя 0,2 с | Апрацоўка дадзеных і пошук кантрольнай кропкі | |
| Уключэнне-выключэнне або выключэнне-ўключэнне кожную 1 секунду | Уваходная аптычная магутнасць занадта слабая | |
| Уключэнне-выключэнне або выключэнне кожныя 3 секунды | Уваходная аптычная магутнасць занадта высокая | |
| ПД2 | Падключыце да фотадыёда | Порт PD падключае катод фотадыёда |
| Порт GND падключае анод фотадыёда | ||
| Напружанне зрушэння | In, Ip: напружанне зрушэння для I-пляча | Ip: Дадатны бок; In: Адмоўны бок або зямля |
| Qn, Qp: напружанне зрушэння для пляча Q | Qp: Дадатны бок; Qn: Адмоўны бок або зямля | |
| Pn, Pp: напружанне зрушэння для пляча P | Pp: станоўчы бок; Pn: адмоўны бок або зямля | |
| UART | Кіраванне кантролерам праз UART | 3.3: апорнае напружанне 3.3 В |
| GND: Зазямленне | ||
| RX: Прыём ад кантролера | ||
| TX: Перадача кантролера |
1 Палярнасць залежыць ад радыёчастотнага сігналу сістэмы. Калі ў сістэме няма радыёчастотнага сігналу, палярнасць павінна быць дадатнай. Калі амплітуда радыёчастотнага сігналу перавышае пэўны ўзровень, палярнасць зменіцца з дадатнай на адмоўную. У гэты час нулявая кропка і кропка піка памяняюцца месцамі. Кропкі Q+ і Q- таксама памяняюцца месцамі. Перамыкач палярнасці дазваляе карыстальніку змяняць палярнасць.
непасрэдна без змены аперацыйных кропак.
2Можна выбраць толькі адзін варыянт: кантролер-фотадыёд або мадулятар-фотадыёд. Рэкамендуецца выкарыстоўваць кантролер-фотадыёд для лабараторных эксперыментаў па дзвюх прычынах. Па-першае, кантролер-фотадыёд мае гарантаваныя якасці. Па-другое, лягчэй рэгуляваць інтэнсіўнасць уваходнага святла. Пры выкарыстанні ўбудаванага фотадыёда мадулятара пераканайцеся, што выхадны ток фотадыёда строга прапарцыйны ўваходнай магутнасці.
Rofea Optoelectronics прапануе лінейку камерцыйных электрааптычных мадулятараў, фазавых мадулятараў, мадулятараў інтэнсіўнасці, фотадэтэктараў, лазерных крыніц святла, DFB-лазераў, аптычных узмацняльнікаў, EDFA, SLD-лазера, QPSK-мадуляцыі, імпульснага лазера, светлавых дэтэктараў, збалансаваных фотадэтэктараў, лазерных драйвераў, валаконна-аптычных узмацняльнікаў, вымяральнікаў аптычнай магутнасці, шырокапалосных лазераў, настройваемых лазераў, аптычных дэтэктараў, драйвераў лазерных дыёдаў, валаконных узмацняльнікаў. Мы таксама прапануем мноства спецыяльных мадулятараў для налады, такіх як фазавыя мадулятары масіва 1*4, мадулятары з ультранізкім Vpi і з ультравысокім каэфіцыентам згасання, якія ў асноўным выкарыстоўваюцца ва ўніверсітэтах і інстытутах.
Спадзяемся, што нашы прадукты будуць карыснымі для вас і вашых даследаванняў.
