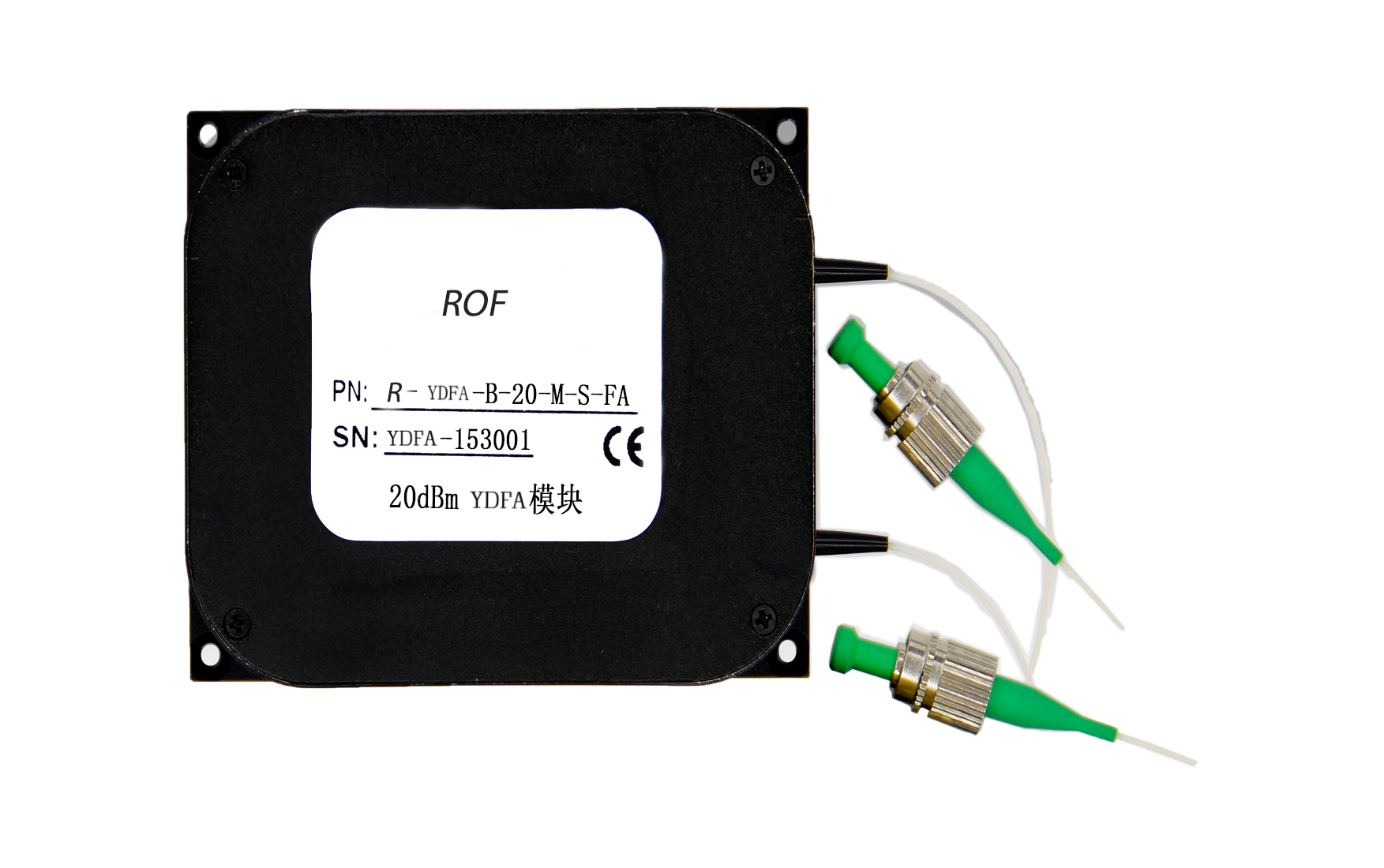

Электрааптычны мадулятар Rof Аптычны ўзмацняльнік EDFA Валакновы ўзмацняльнік, легаваны ітэрбіем Узмацняльнік YDFA
Асаблівасць
* Нізкі ўзровень шуму
* Варыянт ACC, AGC, APC
* Варыянт SM і PM валакна
* Аўтаматычная абарона ад адключэння помпы
* Пульт дыстанцыйнага кіравання
* Настольны кампутар, пакет модуляў неабавязковы
Прыкладанне
• Узмацняльнік можа павялічыць (сярэднюю) магутнасць лазернага выпраменьвання да больш высокіх узроўняў (→ узмацняльнік магутнасці галоўнага генератара = MOPA).
• Ён можа генераваць надзвычай высокія пікавыя магутнасці, асабліва пры ультракароткіх імпульсах, калі назапашаная энергія здабываецца за кароткі час.
• Ён можа ўзмацняць слабыя сігналы перад фотадэтэктарам і тым самым зніжаць шум дэтэктара, калі толькі дадатковы шум узмацняльніка не вялікі.
• У доўгіх валаконна-аптычных лініях сувязі ўзровень аптычнай магутнасці паміж доўгімі ўчасткамі валакна павінен быць павышаны, перш чым інфармацыя будзе страчана ў шуме.
Параметры
| Параметр | Адзінка | Мінімум | Tтыповы | Mмаксімум | |
| Працоўны дыяпазон даўжынь хваль | nm | 1050 |
| 1100 | |
| Дыяпазон магутнасці ўваходнага сігналу | дБм | -3 | 0 | 10 | |
| Насычаная выходная аптычная магутнасць * | дБм |
| 30 | 33 | |
| Індэкс шуму пры ўваходзе 0 дБм | dB |
| 5.0 | 6.0 | |
| Аптычная ізаляцыя ўваходу | dB | 30 |
|
| |
| Выхадная аптычная ізаляцыя | dB | 30 |
|
| |
| Страта ад адваротнага сігналу | dB | 40 |
|
| |
| Узмацненне, якое залежыць ад палярызацыі | dB |
| 0,3 | 0,5 | |
| Уцечка ўваходнага помпы | дБм |
|
| -30 | |
| Уцечка выходнага помпы | дБм |
|
| -40 | |
| Працоўнае напружанне | працоўны стол | В (пераменнага току) | 80 |
| 240 |
| Тып валакна |
| HI1060 | |||
| Выхадны інтэрфейс |
| ФК/БПК | |||
| Інтэрфейс сувязі |
| RS232 | |||
| Памер упакоўкі | модуль | mm | 90×70×18 | ||
| працоўны стол | 320×220×90 | ||||
Інфармацыя для замовы
| РОФ | YDFA | XX | XX | X | XX |
| Валакновы ўзмацняльнік, легаваны ітэрбіем | HP--Тып з высокай прадукцыйнасцю | Выхадная магутнасць: 20---20дБм 23---23 дБм 30---30 дБм 33---33 дБм | Памер упакоўкі Д---працоўны стол М---mадуле | Раз'ём аптычнага валакна: FA---FC/APC |
Rofea Optoelectronics прапануе лінейку камерцыйных электрааптычных мадулятараў, фазавых мадулятараў, мадулятараў інтэнсіўнасці, фотадэтэктараў, лазерных крыніц святла, DFB-лазераў, аптычных узмацняльнікаў, EDFA, SLD-лазера, QPSK-мадуляцыі, імпульснага лазера, светлавых дэтэктараў, збалансаваных фотадэтэктараў, лазерных драйвераў, валаконна-аптычных узмацняльнікаў, вымяральнікаў аптычнай магутнасці, шырокапалосных лазераў, настройваемых лазераў, аптычных дэтэктараў, драйвераў лазерных дыёдаў, валаконных узмацняльнікаў. Мы таксама прапануем мноства спецыяльных мадулятараў для налады, такіх як фазавыя мадулятары масіва 1*4, мадулятары з ультранізкім Vpi і з ультравысокім каэфіцыентам згасання, якія ў асноўным выкарыстоўваюцца ва ўніверсітэтах і інстытутах.
Спадзяемся, што нашы прадукты будуць карыснымі для вас і вашых даследаванняў.
