Электрааптычны мадулятар Rof 1550 нм Мадулятар інтэнсіўнасці серыі AM 40G
Асаблівасць
* Нізкія ўносяцца страты
* Высокая прапускная здольнасць
* Нізкае паўхвалевае напружанне
* Варыянт налады
Ужыванне
⚫ сістэмы ROF
⚫ Квантавае размеркаванне ключоў
⚫ Лазерныя сістэмы зандзіравання
⚫ Мадуляцыя бакавой паласы
Даўжыня хвалі
⚫ 850 нм
⚫ 1064 нм
⚫ 1310 нм
⚫ 1550 нм
Прапускная здольнасць
⚫ 300 МГц
⚫ 2,5 ГГц
⚫ 10 ГГц
⚫ 20 ГГц
| Працоўная даўжыня хвалі | 850 нм | 1064 нм | 1310 нм | 1550 нм | |
| Прапускная здольнасць 3 дБ | ~10 ГГц | ~10 ГГц | ~10 ГГц | ~10 ГГц | ~20 ГГц |
| Устаўныя страты | <5 дБ | <5 дБ | <5 дБ | <5 дБ | |
| Каэфіцыент вымірання @DC | >23 дБ | >23 дБ | >23 дБ | >23 дБ | |
| VΠ @RF (1 кГц) | <3В | <4В | <4,5 В | <5,5 В | <6В |
| VΠ @Bias | <3,5 В | <5В | <6В | <7В | |
Інфармацыя для замовы
| R | AM | 15 | 10G | XX | XX |
| Тып: AM --- Мадулятар інтэнсіўнасці | Даўжыня хвалі: 08---850nm10---1060nm13---1310nm 15---1550 нм | Прапускная здольнасць 3 дБ: 2,5 ГГц---10 ГГц-10 ГГц---10 ГГц-20 ГГц--- 20 ГГц 40G---28GHz | Тып валакна In-Out: PP---PM/PMPS---PM/SMF
| Аптычны раз'ём: FA --- FC/APCFP --- FC/PCSP --- Настройка |
Р-АМ-15-10Г
Мадулятар інтэнсіўнасці даўжыні хвалі 1550 нм 10 ГГц
| Параметр | Сімвал | Мін | Тып | Макс | Адзінка | ||||
| Аптычныя параметры | |||||||||
| Працоўная даўжыня хвалі | l | 1530 год | 1550 год | 1565 год | nm | ||||
| Устаўныя страты | IL | 4 | 5 | dB | |||||
| Аптычныя зваротныя страты | ORL | -45 | dB | ||||||
| Пераключыць каэфіцыент згасання @DC | ER@DC | 20 | 25 | 45 | dB | ||||
| Дынамічны каэфіцыент згасання | ДЭР | 13 | dB | ||||||
| Аптычнае валакно | Уваходны порт | Panda PM Fujikura SM | |||||||
| выхадны порт | Panda PM Fujikura SM | ||||||||
| Інтэрфейс аптычнага валакна | FC/PC、FC/APC Або пазначыць карыстальнік | ||||||||
| Электрычныя параметры | |||||||||
| Працоўная паласа прапускання （-3 дБ） | S21 | 10 | 12 | ГГц | |||||
| Напружанне паўхвалі Vpi | RF | @50 кГц | 4.5 | 5 | V | ||||
| прадузятасць | @Bias | 6 | 7 | V | |||||
| Электрычныя зваротныя страты | S11 | -12 | -10 | dB | |||||
| Уваходны супраціў | RF | ZRF | 50 | W | |||||
| прадузятасць | ZПРАДЗЯТОСЦЬ | 1M | W | ||||||
| Электрычны інтэрфейс | SMA(f) | ||||||||
Лімітавыя ўмовы
| Параметр | Сімвал | Адзінка | Мін | Тып | Макс |
| Уваходная аптычная магутнасць | Pу, Макс | дБм | 20 | ||
| Уваходная радыёчастотная магутнасць | дБм | 28 | |||
| напружанне зрушэння | Vbias | V | -20 | 20 | |
| Працоўная тэмпература | Топ | ℃ | -10 | 60 | |
| Тэмпература захоўвання | Tst | ℃ | -40 | 85 | |
| Вільготнасць | RH | % | 5 | 90 |
Р-АМ-15-20Г
Даўжыня хвалі 1550 нм 20 ГГц Мадулятар інтэнсіўнасці
| Параметр | Сімвал | Мін | Тып | Макс | Адзінка | ||||
| Аптычныя параметры | |||||||||
| Працоўная даўжыня хвалі | l | 1530 год | 1550 год | 1565 год | nm | ||||
| Устаўныя страты | IL | 4 | 5 | dB | |||||
| Аптычныя зваротныя страты | ORL | -45 | dB | ||||||
| Пераключыць каэфіцыент згасання @DC | ER@DC | 20 | 25 | 45 | dB | ||||
| Дынамічны каэфіцыент згасання | ДЭР | 13 | dB | ||||||
| Аптычнае валакно | Уваходны порт | Panda PM Fujikura SM | |||||||
| выхадны порт | Panda PM Fujikura SM | ||||||||
| Інтэрфейс аптычнага валакна | FC/PC、FC/APC Або пазначыць карыстальнік | ||||||||
| Электрычныя параметры | |||||||||
| Працоўная паласа прапускання （-3 дБ） | S21 | 18 | 20 | ГГц | |||||
| Напружанне паўхвалі Vpi | RF | @50 кГц |
| 4.5 | 5 | V | |||
| прадузятасць | @Bias |
| 6 | 7 | V | ||||
| Электрычныя зваротныя страты | S11 | -12 | -10 | dB | |||||
| Уваходны супраціў | RF | ZRF | 50 | W | |||||
| прадузятасць | ZПРАДЗЯТОСЦЬ | 1M | W | ||||||
| Электрычны інтэрфейс | SMA(f) | ||||||||
Лімітавыя ўмовы
| Параметр | Сімвал | Адзінка | Мін | Тып | Макс |
| Уваходная аптычная магутнасць | Pу, Макс | дБм | 20 | ||
| Уваходная радыёчастотная магутнасць | дБм | 28 | |||
| напружанне зрушэння | Vbias | V | -20 | 20 | |
| Працоўная тэмпература | Топ | ℃ | -10 | 60 | |
| Тэмпература захоўвання | Tst | ℃ | -40 | 85 | |
| Вільготнасць | RH | % | 5 | 90 |
Р-АМ-15-40Г
Даўжыня хвалі 1550 нм 40 Ггц мадулятар інтэнсіўнасці
| Параметр | Сімвал | Мін | Тып | Макс | Адзінка | ||||
| Аптычныя параметры | |||||||||
| Працоўная даўжыня хвалі | l | 1525 год | 1550 год | 1565 год | nm | ||||
| Устаўныя страты | IL | 4 | 5 | dB | |||||
| Аптычныя зваротныя страты | ORL | -45 | dB | ||||||
| Пераключыць каэфіцыент згасання @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Дынамічны каэфіцыент згасання | ДЭР | 13 | dB | ||||||
| Аптычнае валакно | Уваходны порт | Панда PM | |||||||
| выхадны порт | Panda PM або SMF-28 | ||||||||
| Інтэрфейс аптычнага валакна | FC/PC、FC/APC Або пазначыць карыстальнік | ||||||||
| Электрычныя параметры | |||||||||
| Працоўная паласа прапускання （-3 дБ） | S21 | 26 | 28 | 30 | ГГц | ||||
| Напружанне паўхвалі Vpi | RF | @1 кГц |
| 5 | 5.5 | V | |||
| прадузятасць | @1 кГц |
| 6 | 7 | V | ||||
| Электрычныя зваротныя страты | S11 | -12 | -10 | dB | |||||
| Уваходны супраціў | RF | ZRF | 50 | W | |||||
| прадузятасць | ZПРАДЗЯТОСЦЬ | 1M | W | ||||||
| Электрычны інтэрфейс | SMA(f) | ||||||||
Лімітавыя ўмовы
| Параметр | Сімвал | Адзінка | Мін | Тып | Макс |
| Уваходная аптычная магутнасць @ 850 нм | Pу, Макс | дБм | 20 | ||
| Уваходная радыёчастотная магутнасць | дБм | 28 | |||
| напружанне зрушэння | Vbias | V | -20 | 20 | |
| Працоўная тэмпература | Топ | ℃ | -10 | 60 | |
| Тэмпература захоўвання | Tst | ℃ | -40 | 85 | |
| Вільготнасць | RH | % | 5 | 90 |

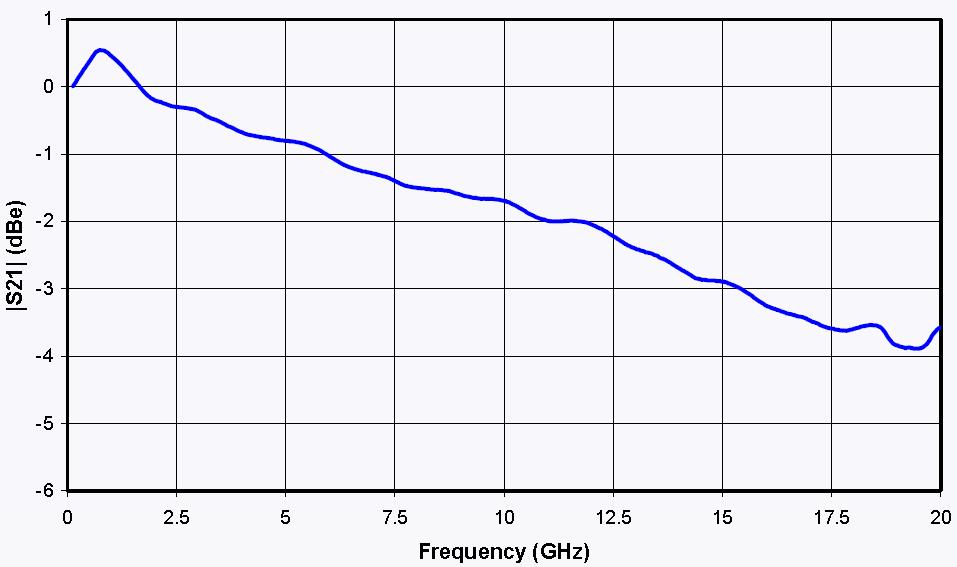

Крывая S21
&S11 Крывая
S21&s11 крывыя
Механічная схема
| ПОРТ | Сімвал | Нататка |
| У | Аптычны ўваходны порт | PM валакно (125 мкм/250 мкм) |
| Выхад | Порт аптычнага выхаду | Варыянт PM і SMF |
| RF | Порт радыёчастотнага ўваходу | SMA(f) |
| прадузятасць | Порт кіравання зрушэннямі | 1,2 зрушэння, 34-N/C |
