Міні-аналагавы шырокапалосны прыёмаперадатчык-модуль 0,6~6 ГГц, аптычная перадача, валаконна-аптычны перадатчык
Асаблівасць прадукту
Прапускная здольнасць ад 0,6 ГГц да 6 ГГц
Шчыльны літой металічны корпус
Высокі SFDR
плоская частотная характарыстыка
1,3 і/або 1,5 мкм з ізаляваным FP/DFB
Прыкладанне
⚫ WiMAX / 4G LTE
⚫ Сувязь 5G
⚫ Размеркаванне радыёчастот на борце судна
⚫ спадарожнікавая наземная станцыя
параметры
| параметр | сімвал | Мінімальнае значэнне | Тыповае значэнне | Максімальнае значэнне | адзінка |
| Напружанне харчавання | Віртуальны крэдытны цэнтр | 4.5 | 5 | 4.5 | Вольты |
| Пастаўляльны ток (агульны атрыманы і атрыманы ток) | МТП | 100 | mA | ||
| Выхадная магутнасць лазера | 2 | 4 | mW | ||
| Рабочая даўжыня хвалі перадатчыка | 1310/1550 | nm | |||
| Працоўная даўжыня хвалі прымача | 1310/1550 | nm | |||
| Адсечка высокіх частот | ГФВ | 6 | GHz | ||
| Нізкачастотны адрэзак | ЛФК | 0,6 | GHz | ||
| Частотная характарыстыка (0,6–6 ГГц) | ± 1,5 | ± 2 | dB | ||
| Уваходная радыёчастотная магутнасць | -5 | дБм | |||
| уваход/Выхадны імпеданс | Z | 50 | Ом | ||
| Каэфіцыент стаячай хваліКСХ | 1,5 | dB | |||
| Узмацненне радыёчастотнай лініі | -5 | 0 | dB | ||
| радыёчастотны порт | СМА | ||||
| Порт аптычнага валакна | Аднамодавае валакно900 мкмАхоўны корпусФК/БПК | ||||
Гранічныя параметры
| параметр | сімвал | Мінімальнае значэнне | Максімальнае значэнне | адзінка |
| Тэмпература захоўвання | TS | -40 | +85 | ℃ |
| Працоўная тэмпература | TO | ‐25 | +65 | ℃ |
| Напружанне харчавання пастаяннага току | ВДП | +9 | +15 | V |
| Максімальны ўваходны сігнал радыёчастоты (перадача) | +10 | дБм | ||
| Максімальны аптычны ўваход (Rx) | 4 | mW |
Мантажны памер

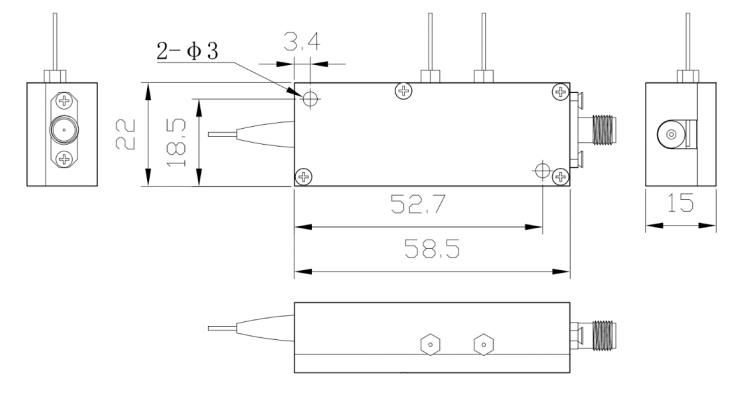

(а) Перадатчы модуль

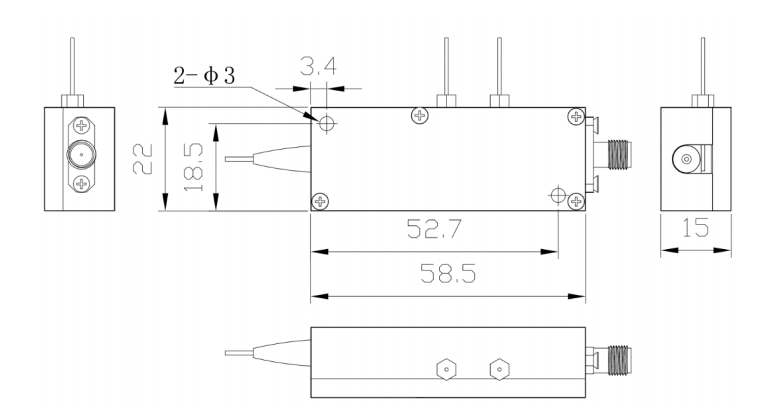

(b) Прыёмны модуль
інфармацыя пра заказ
| РОФ-МІНІ | XX | XX | X | X |
| Міні-аналагавы шырокапалосны аптычны прыёмаперадатчык-модуль | Рабочая даўжыня хвалі: 13-1310 нм 15-1550 нм | Паласа прапускання мадуляцыі: 01---0,5~ 1200 МГц, 02---50-3000 МГц 03---0,6~6 ГГц | інкапсуляцыя： М---модуль | Раз'ём аптычнага валакна: FA---FC/APC SP --- Вызначана карыстальнікам |
* Калі ў вас ёсць асаблівыя патрабаванні, звяжыцеся з нашым прадаўцом.
